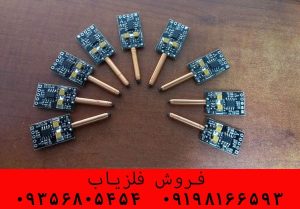

انواع سنسور فلزیاب
یکی از وسایل امنیتی برای تشخیص انواع فلز ، سنسور فلزیاب می باشد .
امروزه سنسور فلزیاب در فرودگاه ها ، مراکز خرید ، سینما و… مورد استفاده قرار میگیرد .
در ساخت دستگاه فلزیاب ، طلایاب و یا گنج یاب از سنسور فلزیاب استفاده می شود .

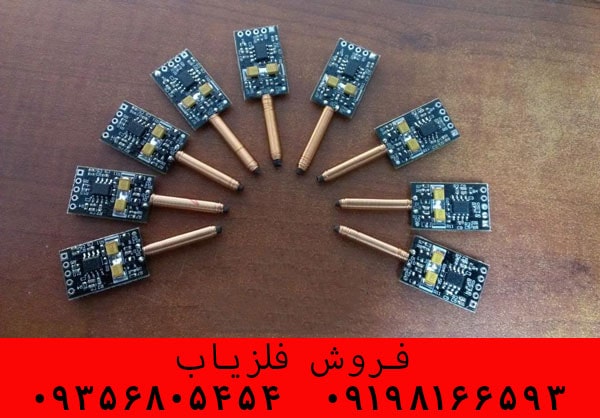

انواع سنسور فلزیاب
انواع مختلف سنسور فلزیاب در بازار موجود است ، که در ادامه این مقاله این سنسورها را بررسی خواهیم کرد .
سنسورهای رینگ با حساسیت معمولی
سنسور فلزیاب رینگ از نوع استاتیک می باشد . سنسور رینگ قابلیت تشخیص اشیاء غیر متحرک استاتیک را دارد . در صورتی که فلزی در محدوده تشخیص این سنسور باشد ، یک سیگنال خروجی دائمی تولید خواهد کرد و اگر فلز برداشته شود این سیگنال قطع خواهد شد . سنسور رینگ حساسیت کمتری نسبت به سنسور فلزیاب پویای دینامیکی دارد .
امکانات سنسور فلزیاب رینگ با حساسیت معمولی
- دارای آلومینیومی مقاوم می باشد .
- دارای خروجی مکمل NO / NC می باشد .
- داری قابلیت فناوری سنسور استاتیک می باشد .
حسگرهای حساس ULTRA
سنسور ULTRA به کاربر اجازه تجزیه و تحلیل سیگنال ها را می دهد . این سنسور ها برای تشخیص ذرات کوچک در مواد فله ای مانند خوراک حیوانات یا مواد پلیمری استفاده می شود .
امکانات سنسور فلریاب ULTRA
- دارای سه کویل سیستم می باشد .
- دارای آلومینیومی مقاوم می باشد .
- دارای حساسیت ۰٫۲ میلیمتری است .
حسگرهای حساس High Sensor
این سنسور از نوع دینامیکی است و در صورتی که فلزی در محدوده تشخیص این سنسور باشد ، یک سیگنال کوتاه تولید خواهد کرد . حساسیت سنسورهای پویا نسبت به سنسورهای استاتیک بیشتر است . این سنسورها اشیاء فلزی متحرک و کوچک را می توانند شناسایی کنند .
امکانات سنسور فلزیاب High Sensor
- دارای تکنولوژی سنسور پویا می باشد .
- دارای آلومینیومی مقاوم می باشد .
- دارای خروجی مکمل NO / NC می باشد .
- دارای حساسیت ۰٫۶ میلیمتری است .
سنسورهای TUNNEL سری BD
سنسور TUNNEL بیشترین قابلیت تشخیص انواع فلزات را دارد . هم چنین کاربر می تواند بین واحدهای کنترل مختلف و نسبت به پیچیدگی ، برنامه مورد نظر را انتخاب کند .
امکانات سنسور فلزیاب TUNNEL
- دارای حساسیت بالایی می باشد .
- از فولاد ضد زنگ برخوردار است .
- دارای واحد های کنترل مختلف می باشد .
سنسور پلاستیکی MODULAR FLAT
این سنسورها برای چک کردن کیفیت و حفاظت از دستگاه و در تسمه نقاله و چاله ها برای تشخیص انواع فلز استفاده می شوند .
امکانات سنسور فلزیاب MODULAR FLAT
- دارای سیستم انعطاف پذیر و مدولار
- دارای خروجی پویا برای حساسیت های بالا
قطعات مورد نیاز برای ساخت مدار فلزیاب
- ۱X TDA0161 حسگر نزدیکی IC
- خازن های ۲ x 47nF (خازن سرامیکی کد ۴۷۳)
- مقاومت ۱ الی ۱ کیلووات (۱/۴ وات)
- مقاومت ۱ * ۳۳۰ Ω مقاومت (۱/۴ وات)
- ۱ x 100 Ω مقاومت (۱/۴ وات)
- پتانسیومتر ۱ × ۵ KΩ
- ۱ ساعته ۵V زنگ هشدار
- کویل
- قطعات اضافی (برای LED)
- ۱ x 220 Ω مقاومت (۱/۴ وات)
- LED 1 × ۵ میلیمتر
به نکات زیر جهت خرید دستگاه فلزیاب توجه کنید :
- از اعتماد کردن به افرادی که جا و مکان مشخصی ندارند بپرهیزید .
- به افرادی که از گفتن مشخصات دستگاه خودداری می کنند اعتماد نکنید .
- به فروشنده هایی که تنها یک شماره تماس ارائه می دهند اعتماد نکنید و شماره ثابت شرکت را قبل از خرید بگیرید .
انواع سنسورهای فلزیاب و نحوه عملکرد آنها
فلزیابها دستگاههایی هستند که با استفاده از میدانهای الکترومغناطیسی، وجود فلزات را در زیر خاک یا داخل اجسام تشخیص میدهند. قلب اصلی هر فلزیاب، سنسور (حسگر) آن است. نوع سنسور تعیینکننده عمق کاوش، دقت تفکیک و نوع فلز قابل شناسایی است. در ادامه با مهمترین انواع سنسورها آشنا میشویم.
۱. سنسور القای متعادل (VLF – Very Low Frequency)
این نوع سنسور رایجترین تکنولوژی در فلزیابهای عمومی و سکهیابهاست.
نحوه عملکرد:
دارای دو سیمپیچ است:
- سیمپیچ فرستنده (TX)
- سیمپیچ گیرنده (RX)
سیمپیچ فرستنده میدان مغناطیسی ایجاد میکند و در صورت وجود فلز، میدان برگشتی توسط گیرنده تحلیل میشود.
ویژگیها:
تفکیک خوب بین فلزات آهنی و غیرآهنی
مناسب برای سکه و اشیای کوچک
مصرف انرژی کم
عمق محدود نسبت به سیستمهای پیشرفتهتر
۲. سنسور پالسی (PI – Pulse Induction)
در این سیستم از پالسهای قوی و کوتاه الکترومغناطیسی استفاده میشود.
نحوه عملکرد:
یک سیمپیچ پالسهای قوی ارسال میکند و پس از قطع پالس، زمان برگشت سیگنال بررسی میشود. وجود فلز باعث تغییر در زمان فروکش میدان میشود.
ویژگیها:
عمق نفوذ بالا
عملکرد خوب در خاکهای معدنی و شور
مناسب برای قطعات بزرگ
تفکیک ضعیفتر نسبت به VLF
۳. سنسور چندفرکانسی (Multi-Frequency)
این سیستم نسخه پیشرفته VLF است که به طور همزمان چند فرکانس را ارسال میکند.
ویژگیها:
دقت بالا در تشخیص نوع فلز
عملکرد بهتر در شرایط خاک متنوع
مناسب برای کار حرفهای
۴. سنسور مگنتومتر (Magnetometer)
این حسگر تغییرات میدان مغناطیسی زمین را اندازهگیری میکند.
کاربرد:
- کشف فلزات آهنی بزرگ
- تشخیص تونل و حفره
- کاربردهای باستانشناسی
عمق زیاد
مناسب فلزات غیرآهنی کوچک نیست
۵. سنسور رادار نفوذی به زمین (GPR)
این فناوری پیشرفته از امواج رادیویی برای تصویربرداری از لایههای زیر زمین استفاده میکند.
ویژگیها:
نمایش تصویر سهبعدی
تشخیص حفره، دیوار، لوله و اشیاء
کاربرد مهندسی و باستانشناسی
قیمت بسیار بالا
نیاز به تحلیل نرمافزاری تخصصی
جمعبندی
انتخاب نوع سنسور فلزیاب به هدف کاربر بستگی دارد:
| نوع سنسور | مناسب برای | عمق | تفکیک |
|---|---|---|---|
| VLF | سکه و اشیای کوچک | متوسط | عالی |
| PI | اشیای بزرگ و عمق زیاد | زیاد | متوسط |
| چندفرکانسی | کار حرفهای | متوسط | بسیار خوب |
| مگنتومتر | فلزات بزرگ آهنی | زیاد | محدود |
| GPR | تصویربرداری زیرسطحی | بسیار زیاد | تحلیلی |
در نهایت، هیچ سنسوری «بهترین برای همه شرایط» نیست؛ بلکه انتخاب درست به نوع زمین، هدف کاوش و بودجه بستگی دارد.
